Forum: Mikrocontroller und Digitale Elektronik Atmel ICE Programmer und UPDI

Achim S. schrieb:
> Kann man mit dem Atmel ICE einen Attiny 1616 mit UPDI programmieren?

Die Fragen aller Fragen: ist dein Google kaputt?

https://www.google.de/search?q=atmel+ice+updi+programmieren+anleitung

Oder möchtest du das dir gebratene Tauben in den Mund fliegen?

Sorry erwarte keine fliegende Tauben. Die Bedienungsanleitung habe ich
schon. Leider konnte ich nichts entnehmen wie und wo das UPDI
angeschlossen ist. Hatte auch nach den Anschlusskabeln gefragt.

Achim S. schrieb:
> Leider konnte ich nichts entnehmen wie und wo das UPDI
> angeschlossen ist.

Hier im Anhang, auf Seite 18, 19

Achim S. schrieb:
> Hatte auch nach den Anschlusskabeln gefragt.

Dieses Kabel stellt alle Pins eines Atmel ICE zur verfügung.
Damit kannst also auch UPDI anschliessen.

https://shop.mymcu.de/?sp=article.sp.php&artID=200183

Offensichtlich muss man dir wirklich alles mundgerecht auf
dem Silbertablett servieren.

Diese Seite kannte ich nicht und google hat es mir leider nicht gezeigt.
Danke für die Info. Egal, habe es sofort bestellt.

Achim S. schrieb:
> Diese Seite kannte ich nicht und google hat es mir leider nicht gezeigt.

Es gibt sicherlich genug andere Quellen für dieses Kabel. Ich
habe nur das erstbeste Angebot gezeigt welches mir über den
Weg gelaufen ist.

Habe jetzt festgestellt das ich das Datenblatt von 2014 hatte. Leider
noch ohne UPDI. Bei deiner Angabe ist das Datenblatt von 2016 und
diesmal mit UPDI. Ist es dann noch die gleich Software oder passt das
wieder nicht.
Auf der Seite mit dem Kabel ist ja auch die Anschluss Pins angegeben.
Danach hat der Stecker C (6 polig) den UPDI am Pin 1 mit Vergleich des
Datenblattes auf Seite 40. Der Stecker hat das RM 2,54 die anderen nur
1,27. Im Vergleich mit dem Exa Prog von Diamex liegt der UPDI am Pin 3
bei einem 10 poligen Stecker RM 2,54.
Hatte oben schon gefragt ob es eine Norm für die Belegung gibt oder
jeder Hersteller sein eignes Ding macht.

Achim S. schrieb:
> selber bauen? Belegung?

Selbst machen.

Entweder das bestellte Kabel passt oder werde was selber machen. Was ich
nicht verstehe ist die Belegung der Pins bei unterschiedlichen Prommer.
Auf dem Bild wird das Kabel und die Belgung gezeigt. Dabei die folgenden
Anschlüsse:
C - Anschluss Atmel ICE RM 1,27
B - 10 polig RM 1,27
A - 6 polig RM 2,54 (ISP)
Bei Stecker A liegt nach dem Datenblatt des ICE der UPDI auf Pin 1.
Bei dem Kabel wird aber UPDI nicht bezeichnet. Nach der Zeichnung ist es
dann MISO?
Beim Stecker BDE ist Miso gar nicht bezeichnet.

Das ICE benötigt für UPDI eine hinreichend neue Firmware. Welche genau,
habe ich nicht recherchiert, aber wir hatten neulich bei AVRDUDE
jemanden, bei dem es erst nach einem Firmwareupgrade auch UPDI reden
wollte.

Achim S. schrieb:
> Bei dem Kabel wird aber UPDI nicht bezeichnet. Nach der Zeichnung ist es
> dann MISO?

Wastl schrieb:
> Atmel-ICE_UserGuide.pdf (2,43 MB)

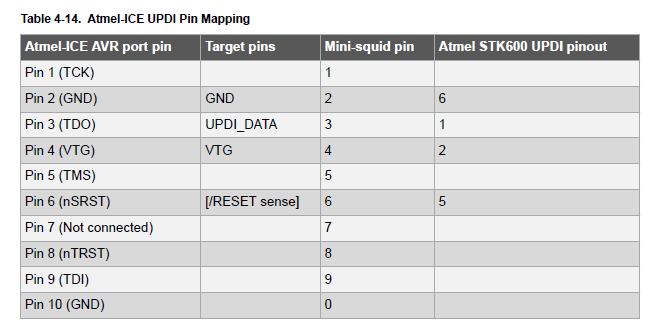

Also wenn ich mir im User Guide die im Anhang gezeigte Tabelle
anschaue dann meine ich dass ich zumindest eine funktions-
fähige UPDI-Verbindung herstellen kann.

Jörg W. schrieb:
> Das ICE benötigt für UPDI eine hinreichend neue Firmware. Welche genau,
> habe ich nicht recherchiert, aber wir hatten neulich bei AVRDUDE
> jemanden, bei dem es erst nach einem Firmwareupgrade auch UPDI reden
> wollte.

Beitrag "Re: Atmel-ICE Firmware-Update"

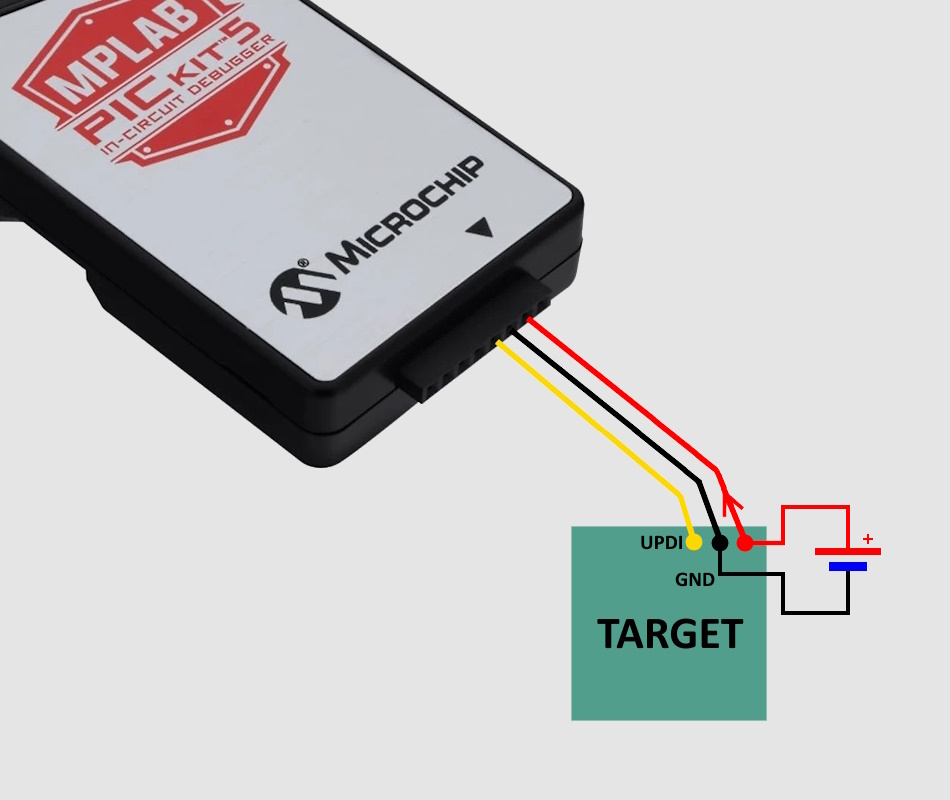

Der UPDI-Anschluss ist sehr einfach.

Hallo,

RM 1.27mm

Header mit Auswurfhebel:
https://www.digikey.de/de/products/detail/cnc-tech/3210-10-001-12-00/3882226

Header
https://www.digikey.de/de/products/detail/cnc-tech/3220-10-0100-00/3883661

Stiftleiste für Flachbandkabel
https://www.digikey.de/de/products/detail/cnc-tech/3230-10-0102-00/3883464

Wenn du noch altes IDE Festplattenflachbandkabel hast, dieses 80pol.
bzw. IDE-66 genannt, kannste das zum Kabel anfertigen verwenden.

Das mit dem update ist super. Daher wahrscheinlich auch die 2
verschiedenen Anleitungen, mit UPDI und ohne. Habe es schon geladen und
werde es installieren.
Leider ist noch was unklar. In der Zeichnung ist der Anschluss des UPDI,
GND und Vcc angegeben. Kann ich annehmen das der Atmel ICE die angelegte
Spannung erkennt und danach die Spannung für UPDI und dem
angeschlossenen Prozessor regelt?
Muss man eigentlich UPDI einstellen oder erkennt der Atmel ICE an Hand
des Prozessors Typs welche Belegung / Schnittstelle verwendet wird?

Interface, Signature, Voltage.

Achim S. schrieb:
> Kann ich annehmen das der Atmel ICE die angelegte Spannung erkennt und
> danach die Spannung für UPDI und dem angeschlossenen Prozessor regelt?

Korrekt. Der Vcc-Anschluss ist ausschließlich dafür da, die internen
Pegelwandler entsprechend der Spannung des Targets zu versorgen. Rein
für die Kommunikation werden nur GND und UPDI benötigt.

Das ist auch der wesentliche Unterschied zwischen dem AtmelICE und den
einfachen Lösungen, bei denen man eine USB-UART-Bridge benutzt und TxD
und RxD mit 1 kΩ miteinander verbindet: diese funktionieren nur für den
Pegelbereich, für den die jeweilige USB-UART-Bridge konzipiert ist
(typisch entweder 3,3 oder 5 V).

Habe nach eurer Anleitung nach der Firmware gesucht. Habe die Version
1.29 auf dem Atnel ICE. In der Anleitung steht nur die Version 1.28 und
1.36 drin. Wahrscheinlich irgend soeine Zwischenversion. Die neuste
Version soll die 1.41 sei. Habe mir dann die neuste Version von der
Seite geholt. Hat das Format "Atmel File Paket" oder so. Konnte es mit
Zip entpacken. Mehr scheint nicht zu gehen. Es bleibt gepackt und kann
die angegebene Datein nicht finden oder speichern. Hab da wohl noch was
falsch gemacht.

Zum Flashen der Firmware brauchst du ein Atmel/Microchip Studio.

Aber die Versionsnummer klingt, als könnte damit UPDI auch so schon
funktionieren.

Das Atmel Studio 7 habe ich installiert. Damit konnte ich ja auch den
Stand der Firmware auslesen (1.29). Nach einigen Angaben im Netz könnte
es funktionieren, soll aber einige Bugs haben und nicht ganz stabil
laufen. Besse die bessere Version.

Willst Du nur programmieren? Das geht doch mit jedem TTL-UART Adapter,
Software dazu für verschiedene Plattformen. Wenn es AVRStudio sein
soll/muss geht natürlich kein Weg dran vorbei.

Eigentlich nur programmieren, aber mit verschiedenen Prozessoren in C.
Einmal den 1616 mit UPDI und dann och einige z.B. 128 oder 841 mit ISP.
Hatte mich an des AVR Studio gewöhnt und eingearbeitet. Mit anderen
Software komme ich nicht so klar.

Hallo,

die Atmel und Microchip Firmware Versionsnummern sind nicht
vergleichbar. Die letzte Atmel 1.41 ist von Okt. 2019.

Hallo
Habe es jetz anders gemacht. Habe mich beim jetzigen Hersteller
durchgelesen und mich dann entschlossen das ganze Programm neu zu
installieren (das alte gesichert). Der Grund ist ganz einfach. Es gibt
viele kleine Unterschiede im Programm, es sind viel neue Prozessoren
dazu gekommen die sonst fehlen und es sollen alle aktuellen Update dabei
sein. Damit müssten auch alle Update für das ganze Programm und den
Atmel ICE korrekt laufen. Das neue Programm ist drauf. Im Grunde das
selbe, halt nur etwas anders aussehen. Bedienung ist die gleiche. Habe
den Atmel ICE kontrolliert. Er hat jetzt die Version 1.2a drauf. Scheint
das neuste zu sein und zeigt UPDI an. Keine Ahnung was der Unterschied
ist.
Da kann ich nur hoffen das alles korrekt funktioniert.

Die Version 1.2a hat den Datum vom 14.06.2022

Achim S. schrieb:
> Die Version 1.2a hat den Datum vom 14.06.2022

Nein, sondern:  "Die Version 1.2a hat das Datum vom 14.06.2022"

1.2a ist 1.42 dezimal.

Gerade mal nachgesehen, mein ICE hat 1.39 dezimal (1.27 hex), das kann
auf jeden Fall UPDI. Damit hätte deine vorherige Firmware wohl auch
funktioniert.

Habe gerade das gefunden:

Die klassischen Versionsnummern (z. B. 1.36) stammen noch aus der
Atmel-Zeit. Seit der vollständigen Übernahme durch Microchip wurde das
Tooling neu organisiert. Dabei gibt es jetzt zwei Firmwarezweige:
Firmwarezweig  Beispielversionen  Veröffentlichungszeitraum  Bemerkung
Legacy-Zweig  1.28, 1.29, 1.36  bis 2019  Stabil, weit verbreitet
Neuer Microchip-Zweig  1.2a, 1.3a, etc.  ab ca. 2021/2022  Neu,
teilweise nur mit Toolpacks verfügbar

Atmel hat die Nummerierung stets (aus mir unverständlichen Gründen)
hexadezimal angegeben.

AVRDUDE gibt sie dezimal aus.

Das Kabekl ist angekommen. Die Zeichnung der Belegung ist dabei wie auf
dem Bild angegeben. Belegung der Stecker:

Stecker A - Rotes Kabel auf Pin 3
Stecker B+C+D - Rotes Kabel auf Pin 1
Steck Kontakte E- Rotes Kabek auf Pin 1

In den Unterlagen des ATMEL ICE steht für den 6 poligen Stecker:

Pin 1 - UPDI
Pin 2 - Vcc
Pin 6 - GND

Dabei ist der Pin 1 an dem 6 poligen Stecker durch ein kleines Dreieck
gekennzeichnet.
Sehe ich das so richtig? Stimmt der Anschluss so?

Ja und ja.

1, 2, 6 waren auch hier die Pins, die ich zum Flashen eines ATtiny204
benutzt habe.

Achim S. schrieb:
> Das Kabekl ist angekommen (...)

Es gibt eigentlich zwei UPDI-Formate – UPDI_v1 und UPDI_v2. Die erste
Version ist in die ISP-Buchse integriert (Pins 1, 2 und 6), die zweite
Version besteht nur aus den drei Pins einreihig angeordnet plus RESET –
wie die Pins der Buchsen real aussehen, kann man auf meiner
Adapterplatine für den Snap sehen; hier sieht man auch die Leiterbahn
für UPDI-Data, die vom Pin 1 (MISO) der ISP-Buchse (v1) zum Pin 4 der
v2-Buchse geht (UPDI). Ich habe auf meiner Leiterplatte diese Pinreihe
aus praktischen Gründen doppelt gemacht (das Einlöten der Stiftleisten
wird einfacher, die Kabelanfertigung genauso, mögliche Wackelkontakte
und Übergangswiderstände werden zumindest auf einer Seite minimiert) –
auf der Leiterplatte mit dem µC ist es aber dann aus Platzgründen wieder
normal einreihig. Ein weicher Pull-UP ist für die UPDI-Leitung in den
µControllern in der Regel eingebaut – reicht dieser bei der
Kommunikation nicht aus, weil z.B. die Umgebung sehr verrauscht ist,
kann man zusätzlich einen externen Pull-UP anschließen (4,7-10kΩ). Den
sieht man auch bei mir - als RPU, der optional mit JPU anschließbar ist.
Bei den ganzen Steckexperimenten mit Dupontkabel sollte man natürlich
beachten, dass Stecker und Buchse gespiegelt zueinander passen müssen
und dass manche Bilder gedreht dargestellt wurden, außerdem sollte man
beachten, wie die Pins an der ISP-Buchse gezählt werden müssen, also
horizontal 1-2 und erst danach ist die nächste Reihe dran. Es gab schon
so manch einen, der das vertikal (nach unten 1-2-3) durchgezählt und
angeschlossen hat.
